二次增压供水设备-标准型

Water supply equipment

标准型

无负压二次供水设备直接以市政管网为水源、形成连续密闭的接力增压供水方式，避免了传统二次增压供水系统造成的水质标准降低和各种水源污染问题，保持了市政水源的水质标准充分利用市政水源本身压力能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。

产品设计中很好地解决了接力增压供水方式带来的2大问题：

（1）水泵大幅变工况运行问题。

（2）对市政水源的缓冲与削峰补偿问题。

设计了全变频控制系统，可更好的适应于水泵大幅变工况运行。采用部分（单合）水泵变频调速的技术方案时，专门选配了本公司无过载水泵。特别配套设计了各种缓冲罐、水源罐、对市政水源具有良好的缓冲作用和削峰补偿作用可避免对市政水源的过度抽吸。系列产品设计充分考虑了应用的灵活性，可满足不同地区不同地区不同户具体工程应用要求的差异。

(一) 产品特点：

（1）高效节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。

（2）洁净卫生：构成连续密闭的增压供水方式，保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。

（3）杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面（地下）水池水箱，避免了水箱溢流，定期清洗造成的水源浪费。

（4）运行噪声低：系列产品采用全变频调整方案时，大部分时间特别在夜间处于低噪声运行工况。

（5）设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。

（6）该系列产品控制系统充分总结了本公司及国内外变频给水设备的设计制造经验，采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、PLC和其他元器件，调试维修特别方便，为产品的终身售后服务奠定了良好基础，不会因技术进步而导致售后服务问题。

（7）该系列产品控制系统具有较高智能性，设计中充分考虑了机、电、仪协调配合，具有欲速则不达的检测监视和简单方便的人机交互功能。具有全面的故障保护功能和对策，变频器故障保护时，自动降级运行（成为工频自动给水设备），自动系统故障时，还可手动操作应急备用，赢得维修时间。

（8）可按要求选配各种通讯接口、协议，从而可连接各种人机界面、监控计算机，可与各种控制网络，通信网络相接，适用于特殊、复杂的运行控制和联网监控要求。可为用户开发配套监控软件。

(二) 运行原理：

无负压二次供水设备的应用，是以市政管网为水源，形成密闭的连续接力增压供水方式，其应用与通常的经水池（水箱）中转二次增压供水设备相比大为不同。为了减小直接抽吸对市政供水的影响，一般应在设备入口管道上串接一个承压贮水容器。主要起缓冲作用（动态补偿作用）的水罐称为缓冲罐；平时无动态缓冲作用仅在市政管无水压时才起备用水源作用的水罐称为水源罐。大容积的承压水池也是水源罐的一种形式（一般采用钢筋混凝土现场施工建造）。

(三) 运行说明：

（1）当市政管网高压时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户管网供水。

（2）当市政管网欠压时，设备自动启动，在原有水压基础上变频调速增压（恒压）供水，由于按“差多少，补多少”原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。运行过程中密闭的海洋法罐只相当于一段管路，新鲜卫生的自来水不断流过水源罐（或承压水池），不会遭受外界污染。

（3）当市政水源压力太低，自来水进水小于设备供水（水源罐出水）时，靠水源罐贮水容积来补偿市政水源的不足。水源罐提供的最大补偿水量与水源罐总容积相同V补＝V总。水源罐提供补偿水量期间，靠真空抑制（自动进、排气阀），使空气自动进入罐体，可避免对市政管网造成负面抽吸作用（即所谓无负压无吸程），并可保证水源罐容积全部被有效利用。

（4）为进一步减小直接抽吸对市政水源的影响，可选购一只水源隔离阀及控制仪表，从而可任意设定允许抽吸的最低压力，当市政水源入口压力降到允许抽吸的最低压力时，水源隔离装轩会自动启动，设备将切换到以补偿罐为水源自动供水。也可考虑选节流装置代替隔离阀，限制自来水进水流量，供水不足部分靠水源罐补偿。

（5）市政水源因故停水且水源罐贮水也己消耗完，设备会自动停机（禁止运行）。水源正常后自动恢复运行。

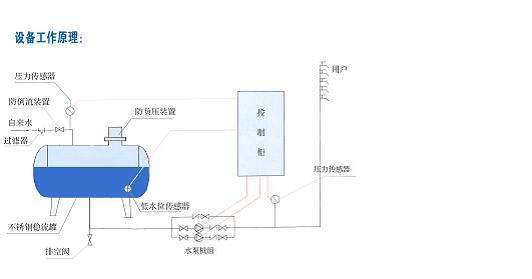

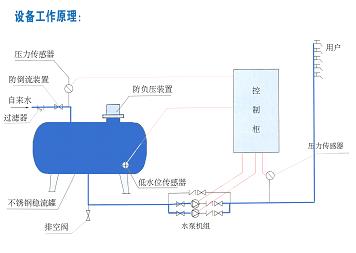

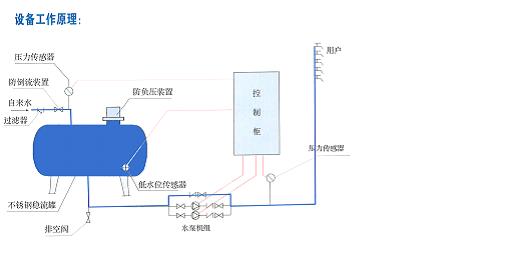

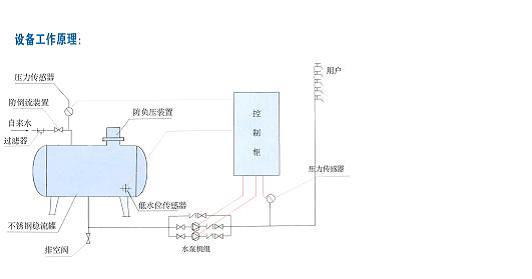

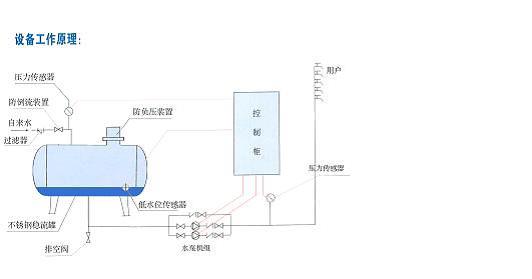

(四) 无负压供水设备工作示意图

1) 总体设备示意图：
